帝淮500米幕墙清洗机遥控器说明

500米幕墙清洗机遥控器，整套包含1台发射器+2台接收器，遥控距离按照500米提供。1号作为吊装接收器使用，2号接收器作为遥控本体接收器用。发射器端自带液晶显示屏，接收器均为内置式，配外置延长式吸盘天线。

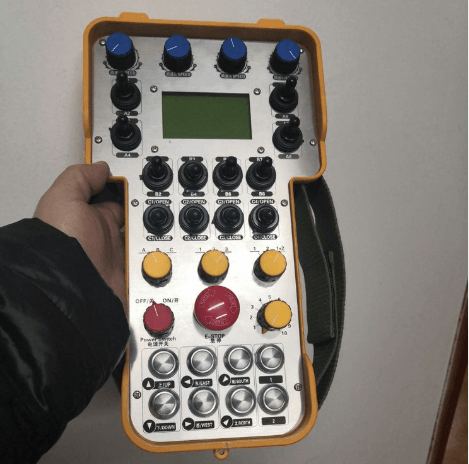

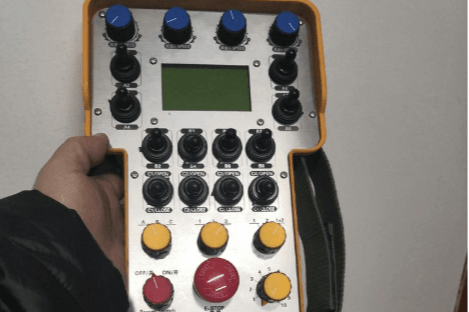

发射器端按钮及功能说明

1）10个电位器旋钮，每个电位器均对应接收器端1路0-10V输出，功能分别为：刷洗调速（2号接收0-10V对应0-150r/min）、升降调速（1号接收0-10V对应0-22.5m/min）、钢丝绳调速（1号接收0-10V对应0-22.5m/min）、电缆调速（1号接收0-10V对应0-52m/min）、水管调速（1号接收0-10V对应0-52m/min）、整体推力（2号接收0-10V对应10-）、浆一推力（2号接收0-10V对应10-）、浆二推力（2号接收0-10V对应10-）、浆三推力（2号接收0-10V对应10-）、浆四推力（2号接收0-10V对应10-）;

2)旋转开关5个，分别为2位置、5位置、2位置、2位置、3位置，分别对应接收器端2路、5路、2路、2路、3路常开点继电器输出。1号2位置旋转开关对应2号接收器输出，功能为：滚刷转向--顺时针/逆时针；2号5位置旋转开关对应2号接收器输出，功能为：风浆选择--浆1/浆2/浆3/浆4/全体；3号2位置旋转开关对应2号接收器输出，功能为：推力控制--手动/自动；4号2位置波段旋转开关对应1号接收器输出，功能为：升降控制--单动/联动；5号3位置波段旋转开关对应1号接收器输出，功能为：升降设备--钢丝绳/电缆/水管；

3）动作执行按键13个，全部设计为点动模式，且不设定任何互锁逻辑，便于后端PLC自定义处理。

刷洗启动、刷洗停止，2号接收器输出，对应2路常开点继电器输出；

水泵启动、水泵停止，1号和2号接收器都同步同时输出，每个接收器都是2路常开点继电器输出；

风浆启动、风浆停止，2号接收器输出，对应2路常开点继电器输出；

刮板伸出、刮板缩回，2号接收器输出，对应2路常开点继电器输出；

擦洗伸出、擦洗缩回，2号接收器输出，对应2路常开点继电器输出；

上升、下降、升降停止，1号接收器输出，对应2路常开点继电器输出；

4）启动+急停蘑菇头旋钮，启动布局为旋转开关或自锁式按键，急停为欧规急停蘑菇头式，自锁保持模式，对应2路继电器输出。启动即为启动发射器本身电源开关，同时对应接收器端输出控制回路的接通，此时被控端设备通电，急停拍下，则可瞬间切断所有输出。发射器端的启动按钮关闭，发射器端电源关掉，且5秒钟后，接收器端亦可自我急停，保障安全！

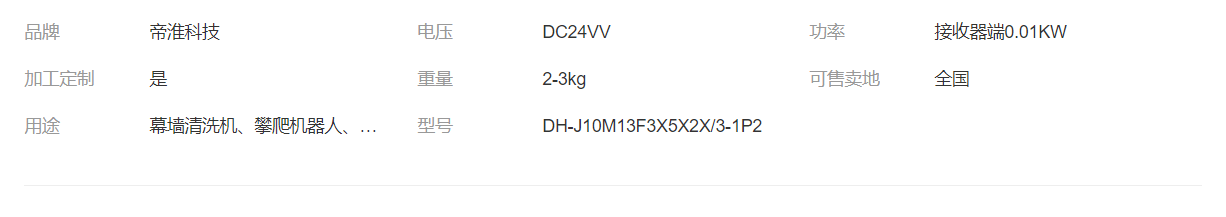

本次幕墙清洗专用遥控器产品非标定制型号DH-J10M13F3X5X2X/3-1P2（DC24V/500米/液晶屏换算显示/双向/10路0-10V/开关量27路+急停2路），其他电压通过外置变压器转压适配！
