帝淮架桥机遥控器说明

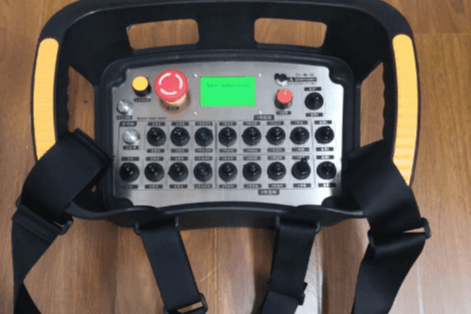

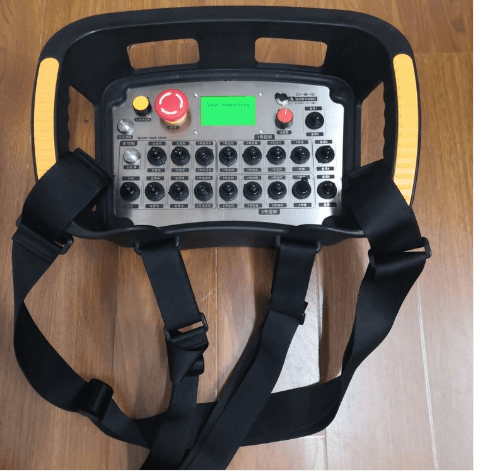

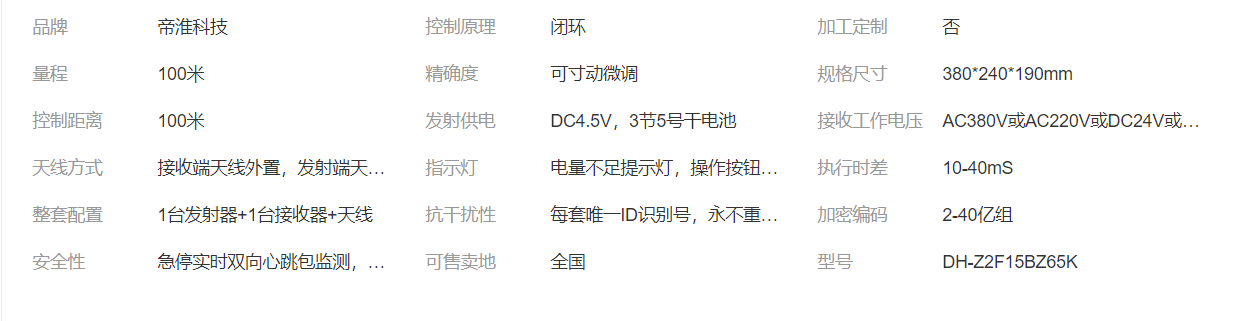

一、 架桥机遥控器发射前端布局

1）15个三位自锁保持模式扭子开关，分别为：主天车前后、主卷扬左右、主天车上下。副天车前后、副卷扬左右、副天车上下。主副天车同步前后、主副卷扬同步左右、主副天车同步上下。主梁前后、导梁前后、主导梁同步前后。主梁前腿左右横移、主梁中腿左右横移、主梁前腿中腿同步左右横移；

2）3个5速5档位选择波段旋转开关，分别用于主天车、副天车、主副天车同步时；

3）配置液晶屏1个，用于电池电量、信号强度等指示，另可回传显示被控端设备参数；

4）另在发射器顶部有启动＋急停，用于启动遥控系统及主继电器吸合通电，和紧急情况下切断遥控系统及主继电器断开继而对应控制被控端设备总电源断电。

二、 架桥机遥控器接收器端输出方式

动作功能均为常开点继电器无源干接点输出，主天车上下左右前后对应6路输出，且主天车上下左右前后2-5速均为成对共用，即为上下共用2-5档位继电器，左右共用2-5档位继电器，前后共用2-5档位继电器，副天车上下左右前后同理，主梁和导梁前后合计对应4路输出，主梁前腿和后腿左右横移合计对应4路输出。另有急停另外对应1路常开点+1路常闭点继电器输出。本机型合计对应6+4+4+4+6+4+4+4+4+4+2=46路继电器无源干接点输出。

三、架桥机遥控器功能执行细节说明

1）主天车前后1个三位自锁扭子开关，前推则对应接收器端1路继电器输出，此时天车前行。回到中间零位不对应输出，此时天车向前。后推则对应接收器端1路常开点输出，此时天车后行。主卷扬左右同理，主天车吊钩上下同理。上下左右前后合计3个三位自锁保持模式扭子开关，三组6个动作，共用一个5位波段旋转开关调速，具备5个选择位即为1速、2速、3速、4速、5速，执行2速时，1速2速继电器都吸合，执行3速时，1速2速3速继电器都吸合，依此类推。如果三个中的2组正反转中的各一个动作控制时，执行档位调速，则即为两个控制方向的同步调速控制。副天车上下左右前后及调速同理布局3个自锁保持扭子开关+1个5档位速度旋转波段选择开关。主副天车上下左右前后及速度控制联动操作同理也对应3个三位自锁保持模式扭子开关+1个5档位波段选择开关。

2）主梁前后运行布局1个三位自锁保持模式扭子开关，导梁前后布局1个三位自锁保持模式扭子开关，两者同步前后布局1个三位扭子开关，主梁和导梁分别控制的三位扭子开关，各自对应接收器端2路常开点继电器输出，中间零位均不对应输出。两者同步前后时，无论前推还是后推，均对应接收器端同时2路常开点继电器输出，中间零位同理不对应输出！

3）主梁前腿左右横移布局1个三位自锁扭子开关，主梁中腿左右横移布局1个三位自锁扭子开关，两者同步左右横移布局1个三位自锁扭子开关，对应输出控制回路与上面2）同理。

4）液晶屏1个，常规显示电池电量、遥控系统信号强度，特定情况可用于回传显示来自被控端接收器采集的被控端的设备参数如电压值、电流值、功率因素、温度、液压位、油位等，或者当前正在执行的动作功能名称，当下正在执行的控制方向，当前模拟量变化值、电机转速值、水位、深度等数据。本机液晶屏自带背光，即使阳光下，亦可清晰判断液晶屏当前显示的实时内容；

5）启动+急停功能，启动按钮，为启动遥控器系统本身电源，且同时对接收器主输出控制回路接通，即为被控端设备总电源接通，小车需设计总电源通断控制回路，用于连接急停功能对应的此路输出控制，急停拍下时，则切断所
