帝淮煤仓清理机无线遥控器说明

煤仓清理机无线遥控器，针对4台电机正反转进行无线控制，其中3台具备正向和反向极限限位，第4台没有限位，另需多备用2路开关量控制功能。整套包含1台发射器+1台接收器，遥控距离按照250米提供（井内信号不同于地面环境，需放出充分余量），接收器端设计为10路常开点继电器输出，6路常开点继电器输入（用于针对3台电机正反向极限限位开关量信号输入反馈），及急停对应的2路继电器输出含含1路常开点（常用）+1路常闭点（备用）。

4台电机动作是点动式还是自锁保持模式，待进一步确认，暂定为自锁保持模式；

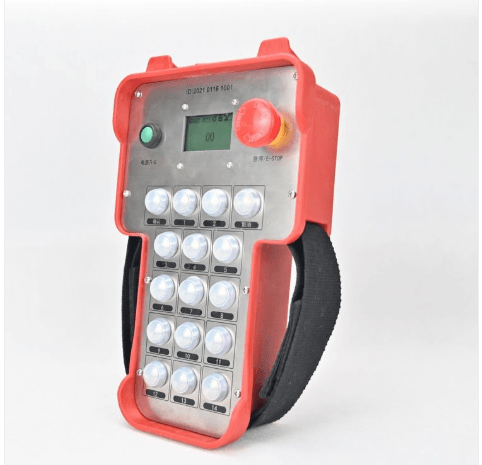

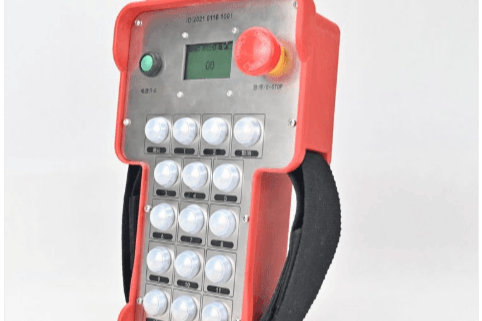

发射器端按钮布局及功能说明

1）布局10个动作执行按键，物理属性均为点动模式，但均程序化设计为自锁保持模式，即为例如正转按键按下，即使手松开了正转按键，电机也一直保持正转动作，直到再次按下正转按键或按下反转按键，则释放正转动作，反转同理。且针对同一个正反转2个按键设计为互锁逻辑，避免电机正反转同时接通导致电机短路烧毁；

2）3个带极限功能的电机，当正反转到达极限位置时，则触发限位开关量信号输入反馈（对应接收器端的输入继电器输反馈），只要接收器端判断到极限位置已经到达则自动断开正在执行的正转或反转继电器动作，且发射器端可以看到电机已经到达正反转或反转的极限位置；

3）1台不带极限功能的电机，则只是针对正反转进行控制，无极限输入反馈功能。且备用功能2个按键，也和对应此台电机的2个按键功能完全一样，也均为自锁且互锁功能；

4）“锁定/解锁”按键1个，可对操作面板具备自复位或点动式功能的按钮进行锁定，一旦锁定，即使误碰 或跌落地面也不会产生误动作，另可结合急停两者同时按下，可与接收器端进行对码匹配成对，此种情况一般是针对应用现场长期使用中，因特定突发因素比如撞击导致的损坏或砸坏之类，临时与同型号的其他发射器或接收器应急匹配成对使用，或新增配发射器或接收器与原有的发射器或接收器进行匹配成对使用的对码操作应用。

5）启动+急停旋钮，急停对应2路继电器输出含1路常开点+1路常闭点，常规使用常开点，常闭点作为备用。启动即为启动发射器本身电源开关，同时对应接收器端输出控制回路的接通，此时被控端设备通电，急停拍下，则可瞬间切断所有输出。发射器端的启动按钮关闭，发射器端电源关掉，且5秒钟后，接收器端亦可自我急停，保障安全！

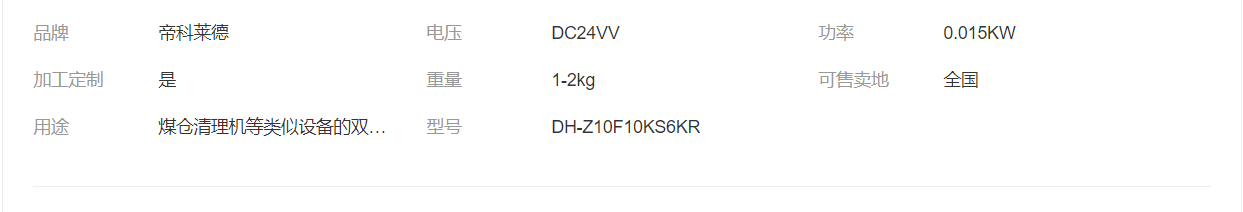

本次煤仓清理机无线遥控器（1对4台电机）非标定制型号DH-Z10F10KS6KR（DC24V/100米/1发1收/双向反馈/10路输出6路输入反馈），其他电压如AC380V或AC220V等通过外置变压器转压适配！
