帝淮链斗卸船机无线遥控器说明

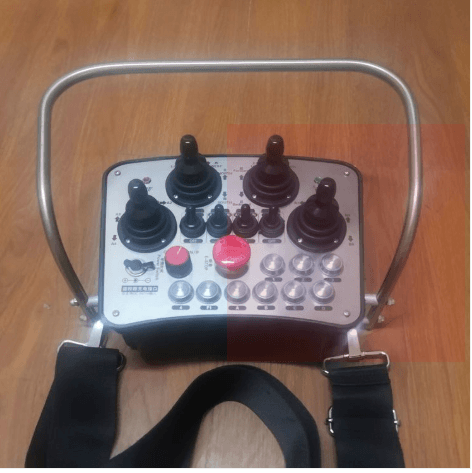

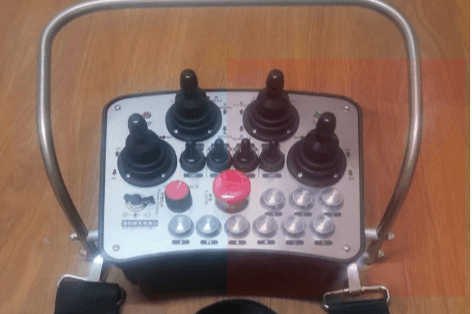

链斗卸船机无线遥控器，整套包含1台发射器+1台接收器合计2个部分，实际控制半径100-150米，本次按照250米距离提供。接收器端设计为总线Profibus-DP接口，除急停对应的输出外，其他功能按钮均通过数据接口数字信号输出，急停对应2路继电器输出含1路常开点（常用）+1路常闭点（备用）。

主要动作包含：卸船机吊杆升降、吊杆回转，底部回转、大车移动；

回传显示主要包含：装卸重量实时参数，故障代码反馈；

需要避开的现场频率：419.125/429.125MHz，419.225/429.225MHz, 419.700MHz.

现场任意1台发射器损坏，均可通过随机拿取另外一套同等型号同等功能的发射器，与当前接收器对码匹配后，即刻随时使用，不耽搁生产作业；

我司接收器采用内置式配电箱标准304导轨卡扣式安装固定，防护依靠配电箱本身的密封性即可；

本次定制，布局“使能”按键，专门用于针对2个摇杆的动作操作使能，只有在一边按着“使能”按键的情况下，操作摇杆才有效，否则摇杆功能无效，在操作过程中，如果突然释放“使能”按钮，则机构动作停止运行；

2对1或3对1控制时，有控制权占用及释放的权限区分，我司发射器和接收器实时双向通信，一旦接收器被某1台发射器控制时，则另外一台发射器能够通过液晶屏看到当前控制权被实时占用的信息，且此时如果对设备也进行操作控制，则设备动作不响应，只有当前之前控制权释放后，其他发射器才可正常控制。为此每台发射器端布局1个旋转选择开关，具备2个选择位：占用、释放，对应接收器端2个定值保持模式数字信号输出。
