南京帝淮臂架式混凝土泵车遥控器-随车吊遥控器（4个比例杆1个电位器4个拨杆或12个按键）工业遥控器非标定做

工业遥控器厂家：南京帝淮电子科技有限公司；

臂架式混凝土泵车遥控器-随车吊遥控器型号：DHQ-4YLXXXX；

类型：工业级无线遥控器；

一、随车吊无线遥控器/高空作业车无线遥控器/混凝土泵车遥控器（4个比例杆+1个电位器+3个拨杆或12个按键+启动急停）功能及设计描述

1 发射机布局6个单轴比例杆，1个电位器，12个按键或4个拨杆（每个拨杆实现前后2路开关量），另有启动+急停。

2 模拟量输出0-10V或4-20mA，其中4个比例杆实现12路模拟量，1个电位器实现1路模拟量，共有13路模拟量输出。

3 启动+急停，共同对应1路继电器输出，用于控制被控端设备总电源，紧急情况下，可通过拍下急停按钮，达到紧急切断被控端总电源，让被控设备运行停止的目的，此时遥控器系统也关机。

4 开关量共有13路，如果采用拨杆式，则使用4个拨杆，4个拨杆共对应12路开关量，另有启动+急停共同对应1路继电器输出。

5 每套遥控器遥控器发射机和接收机之间有唯一信号加密编码，确保多套同环境使用无干扰，且发射机接收机使用同一个无线频点，确保唯一针对性发射接收信号。

6 发射机端采用可充电电池，配置充电器，接收机端供电可选：DC12V、DC24V、DC48V、AC36V、AC220V、AC380V，订货前说明。

7 保险丝，5A或10A容量值，用于过流保护接收机不被烧坏；

二、臂架式混凝土泵车遥控器面板布局说明

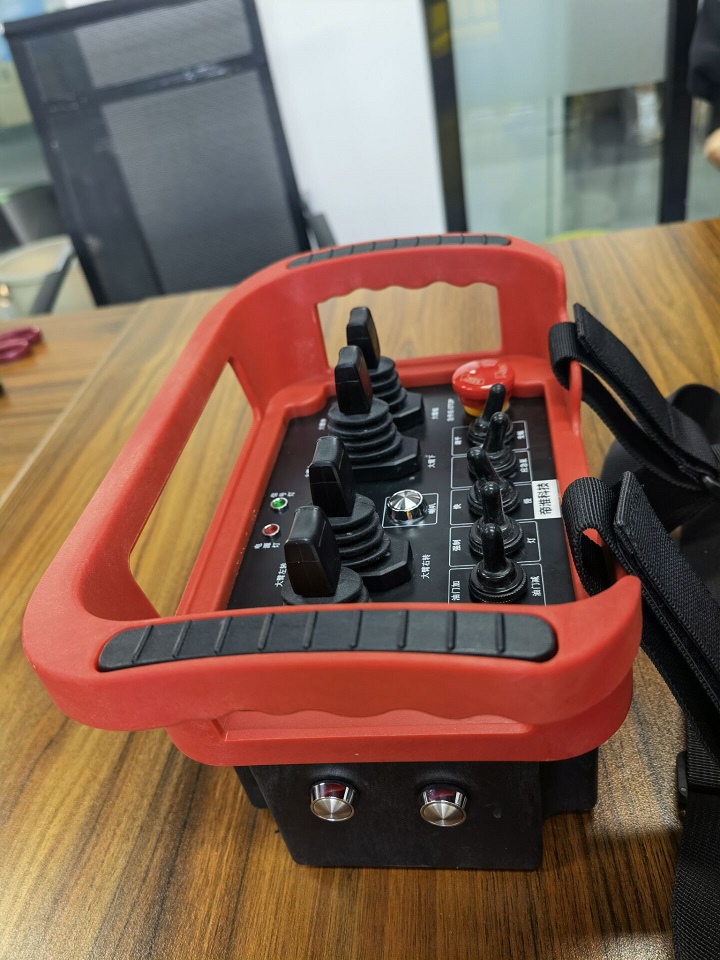

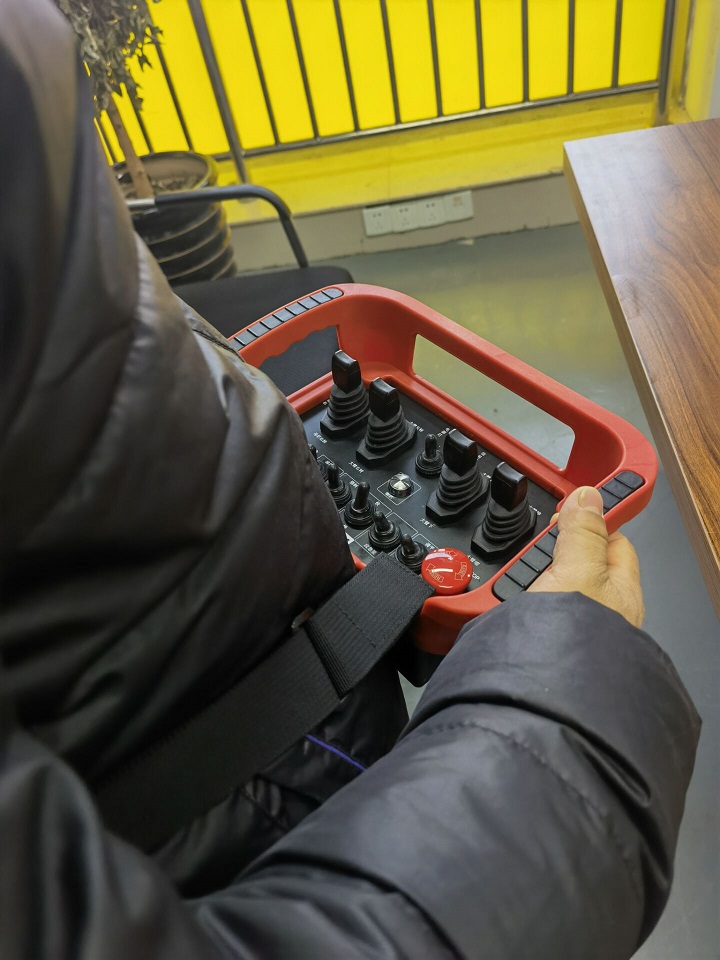

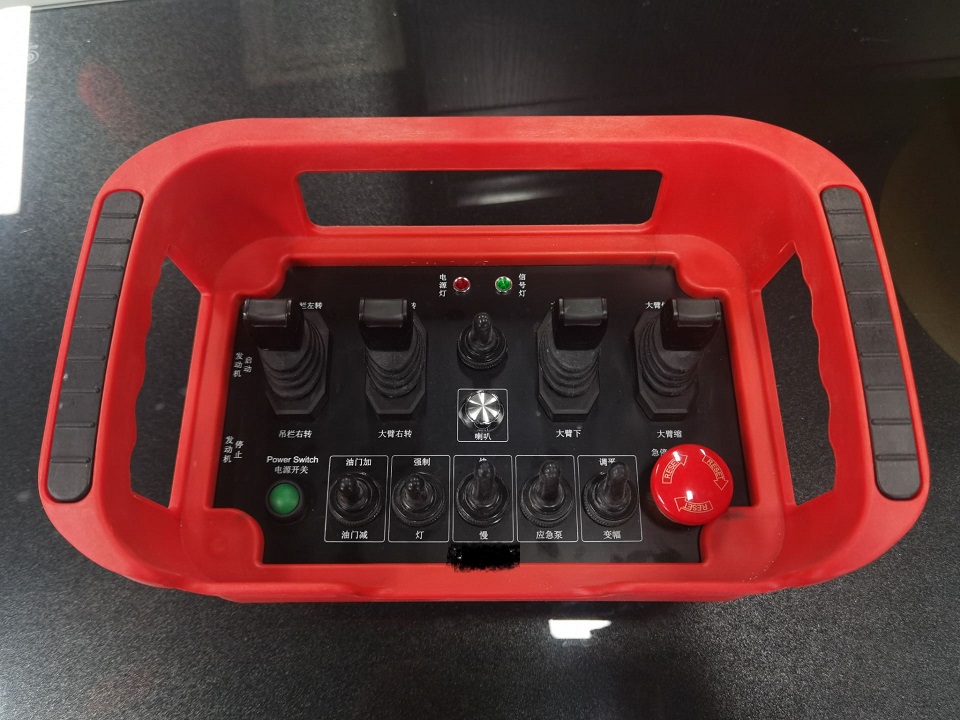

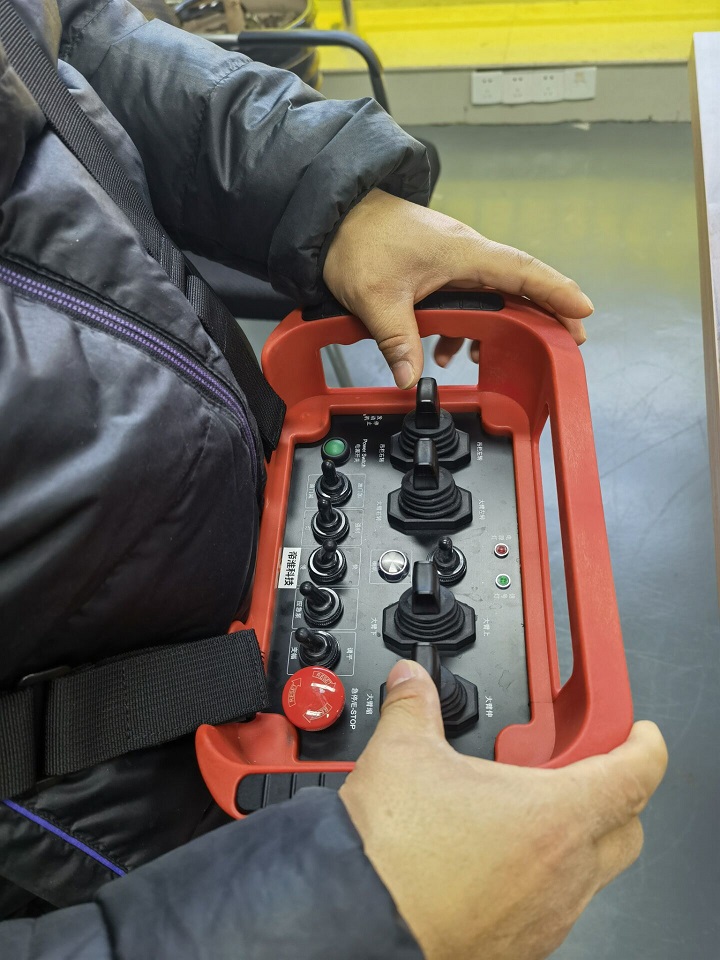

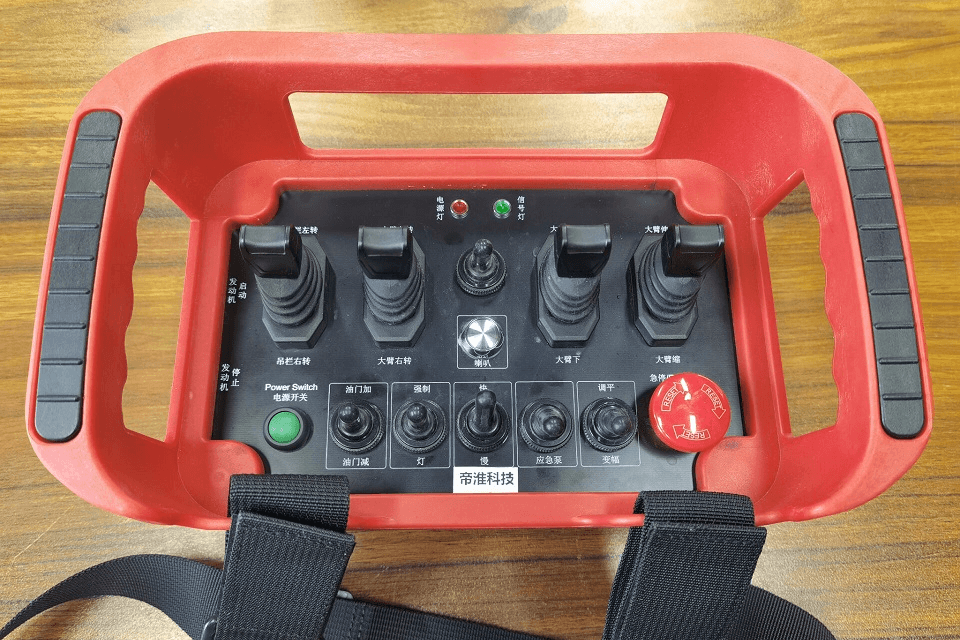

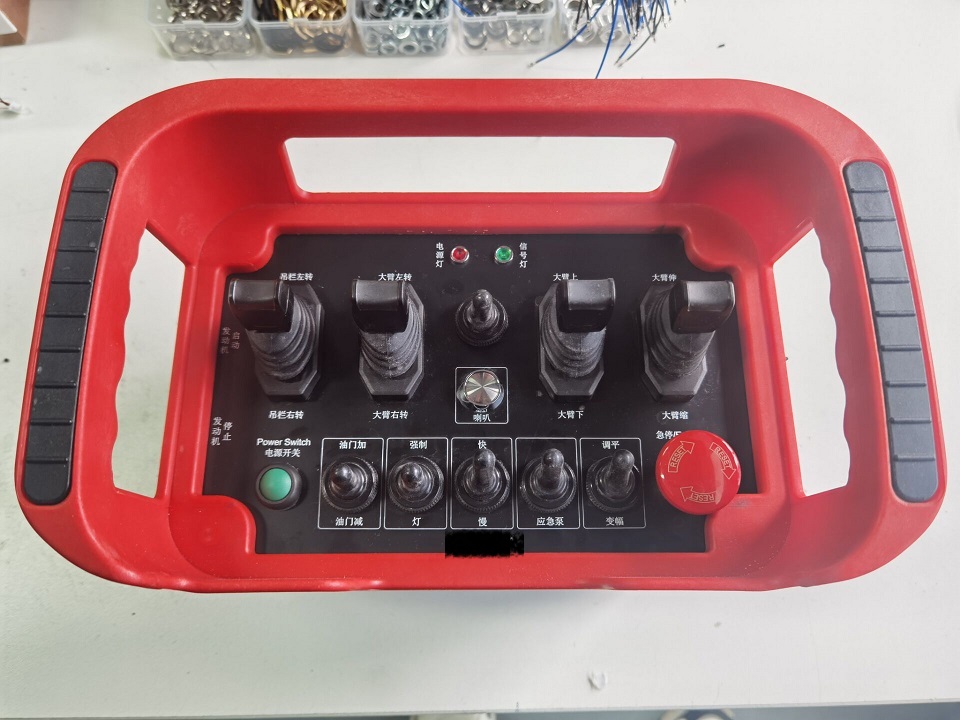

   采用箱体式发射机，需布局4个比例杆+1个电位器旋钮+4个拨杆或12路个按键，以及电源及信号指示灯，另有启动+急停按钮，可按需多布局2个或4个备用按键或拨杆作为备用。

三、臂架式混凝土泵车遥控器-随车吊遥控器（4个比例杆+1个电位器+4个拨杆或12个按键+启动急停）产品简介：

1. 每套遥控器分2部分， 1个发射器， 1个接收器，多套遥控器处同一场地工作不会相互干扰。

2. 遥控系统（主控执行器）提供13路模拟量输出，12+1路开关量（启动+急停）输出。

3. 功能键之间逻辑关系：启动和急停，程序化互锁，开关量如采用按键式，则12个按键采用自锁模式或采用点动模式，以及按键之间互锁关系待沟通，如开关量采用拨杆式，则每个拨杆前后两动作为机械式互锁，相互之间是否做互锁逻辑设定待沟通，13路模拟量之间是否设定互锁逻辑关系待沟通。

4. 电源指示灯及文字标注：动作执行亮绿灯，电源没电或急停按下后再按动作按钮亮红灯，按钮文字标识可按需标注定做。

5. 安全性：遥控系统带急停蘑菇头式按钮，出现紧急情况可拍下急停按钮，可瞬间切断被控端总电源以及关闭遥控系统，确保执行安全。且遥控系统内置自侦测电路，当遥控系统故障或继电器未能正常执行动作，则遥控器系统可自我急停，主动切断主继电器，被控端设备断电，遥控系统关机，确保作业安全。

6. 接收器输出触点切换能力：交流250V/5A ；直流30V/5A。

7. 防护防尘等级：IP65。

8. 接收器工作电压：交流220V、交流380V、交流36V、直流24V、直流48V。可定制！

9. 使用环境温度：-35～+75℃。

四、臂架式混凝土泵车遥控器-随车吊遥控器发射器接收器技术参数

发射器

频率范围：433MHz或315MHz

遥控距离：100米

密码保护：65336组

工作频点：64个

天线形式：外置式/内藏式/吸盘式

防护等级：IP65

使用电源： DC12V或24V可定制

环境温度：-35℃～+75℃

接收器

频率范围：433MHz或315MHz

接收灵敏度：-100dBm

密码保护：65336组

工作频点：64个

天线形式：外置式

防护等级：IP65

使用电源：DC12V或24V可定制

环境温度：-35℃～+75℃
